Par rapport aux portiques fixes en granit, la surface de montage du rail de guidage des portiques mobiles en granit sert de référence de précision pour le mouvement dynamique des équipements. Il supporte directement la charge alternative à grande vitesse-des moteurs linéaires, des rails de guidage sur coussin d'air et des modules de transmission. Cette surface de travail nécessite non seulement une planéité et une précision de rugosité extrêmes, mais également une adaptabilité supérieure à des conditions de fonctionnement complexes, notamment des -démarrages-arrêts à haute fréquence, des impacts inertiels et des frottements dynamiques continus. Sa qualité de meulage détermine fondamentalement la précision du positionnement répétitif de l'équipement, sa stabilité opérationnelle et sa durée de vie à long terme-. Différent du meulage de référence en pierre ordinaire, le meulage de précision des surfaces de guidage du portique mobile doit équilibrer la précision géométrique statique et la stabilité mécanique dynamique, exigeant des normes exclusives et rigoureuses pour les procédures de traitement, le contrôle environnemental et la logique de finition. Basé sur une expérience de production de masse dans les composants mobiles d'ultra-précision, UNPARALLELED Group résume les points de meulage de précision de base adaptés aux conditions de travail dynamiques, couvrant le prétraitement, le meulage gradué, le contrôle environnemental, la gestion des contraintes et l'étalonnage de précision pour garantir un assemblage de guidage fiable et une précision opérationnelle dynamique.
1. Prétraitement : traitement homogène des contraintes du substrat pour éviter la dérive dynamique de la précision
Soumise à des charges alternées et à des vibrations d'inertie lors d'un fonctionnement à long terme-, la surface de montage des rails de guidage des portiques mobiles exige une stabilité de substrat bien plus élevée que les références des portiques fixes. La plupart des fabricants conventionnels se concentrent uniquement sur la planéité des surfaces tout en ignorant les contraintes résiduelles internes et l'uniformité des matériaux, ce qui conduit finalement à une déformation progressive de la surface, à un écart de planéité et à un blocage opérationnel après la mise en service de l'équipement. Pour résoudre ce problème de l'industrie, le granit noir haute densité -UNPARALLELED® adopte des processus de prétraitement exclusifs avant l'usinage pour éliminer les défaillances potentielles de précision dynamique de la source.
La matière première de granit noir de haute pureté-sélectionnée présente une densité proche de 3 100 kg/m³, une structure de grain uniforme et des propriétés mécaniques isotropes. Le marbre en vrac et les pierres à faible densité-sont strictement interdits pour éviter un meulage inégal et des microdéformations causées par une microstructure incohérente. Après l'inspection à l'arrivée, la pierre brute subit un vieillissement naturel à long-terme et un vieillissement thermique à température constante-pour libérer complètement les contraintes internes résiduelles générées lors de l'extraction et de la découpe. Un contrôle ciblé de la planéité et une détection des défauts de matériaux sont effectués spécifiquement sur les zones de montage des rails de guidage afin d'identifier les microfissures, l'écaillage des grains et les écarts locaux de densité. L'homogénéisation directionnelle des contraintes garantit des performances constantes des matériaux dans toutes les régions porteuses-, éliminant la déformation par fluage lors d'un fonctionnement à grande vitesse-et établissant une base stable pour un meulage de précision ultérieur.
2. Meulage de précision gradué : usinage différencié pour des conditions de fonctionnement dynamiques
Un seul paramètre de meulage ne suffit pas pour les surfaces de rails de guidage mobiles. UNPARALLELED adopte un processus de meulage progressif en trois étapes : meulage grossier pour le nivellement, meulage semi-finition pour la correction de forme et finition manuelle au niveau nano-. Cette solution différenciée répond précisément aux exigences d'assemblage et de résistance à l'usure-des systèmes de guidage dynamique, ce qui se démarque nettement de la logique de meulage statique appliquée aux portiques fixes.
Lors de l'étape de meulage grossier, les meuleuses CNC à grande-haute-précision éliminent avec précision les surépaisseurs de coupe, les couches d'oxyde de surface et les défauts irréguliers pour établir une planéité de base uniforme. La profondeur de meulage en un seul passage est strictement contrôlée pour éviter une nouvelle accumulation de contraintes de coupe. Cette étape optimise le contour global et le parallélisme de la surface de guidage tout en réservant des marges de finition uniformes et raffinées pour éviter les incohérences dimensionnelles locales.
L'étape de meulage semi--fini se concentre sur les performances opérationnelles dynamiques. La vitesse de meulage et les paramètres d'avance optimisés affinent les micro-textures de surface et éliminent les marques d'outils, les ondulations et les micro-pas laissés par l'usinage grossier. Par rapport aux surfaces de référence statiques, les surfaces de montage des rails de guidage nécessitent un contrôle micro-morphologique plus strict pour obtenir un ajustement uniforme sur toute la zone-entre le substrat en pierre et les rails de guidage. Aucun contact virtuel et aucun écart d'écart suppriment efficacement les vibrations, le décalage de positionnement et l'usure anormale lors d'un mouvement alternatif à grande vitesse -.
La précision finale au niveau nano-est obtenue grâce à la finition manuelle effectuée par des techniciens expérimentés possédant plus de 30 ans d'expérience dans le secteur. S'appuyant sur un contrôle tactile au niveau du micron-, les techniciens polissent uniformément toute la longueur et la largeur de la surface de guidage et affinent spécialement les coins, les périphéries des trous et les zones de transition de contrainte que le meulage mécanique ne peut pas couvrir entièrement. La planéité et la rugosité finales atteignent une tolérance de niveau nano-. Conforme aux normes métrologiques internationales, notamment DIN, ASME, JIS et GB, la surface de guidage finie répond aux exigences d'assemblage d'ultra-précision des équipements mondiaux haut de gamme-avec une précision géométrique équilibrée et une résistance à l'usure dynamique.
3. Environnement de traitement{{1}à température constante, vibrations-isolé et sans poussière-pour une stabilité de référence dynamique
La surface de montage des rails de guidage des portiques mobiles est une référence dynamique ultra-sensible. Des fluctuations mineures de température et des micro-vibrations seront amplifiées lors d'un mouvement alternatif à grande vitesse-, ce qui entraînera une précision de positionnement-hors tolérance-. L'atelier professionnel de 10 000 ㎡ résistant à la température constante-, à l'humidité constante-et aux vibrations-fournit des conditions de traitement entièrement contrôlées essentielles pour une garantie de précision dynamique.

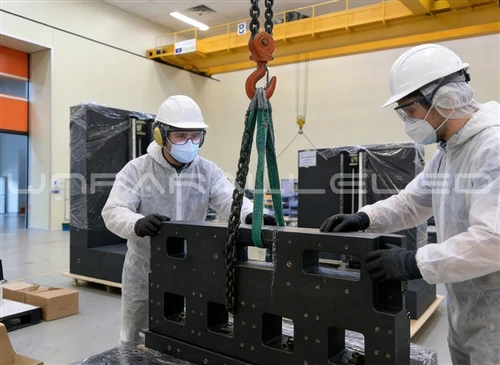

Le sol de l'atelier est doté de tranchées annulaires d'isolation contre les vibrations de 500 mm-de large et de 2 000 mm-de profondeur pour bloquer complètement les vibrations à basse fréquence-des équipements, des grues et des activités du personnel, évitant ainsi les irrégularités de texture et les erreurs de planéité lors du meulage. Les ponts roulants dédiés et silencieux éliminent les interférences de vibrations opérationnelles et maintiennent des conditions de traitement ultra-stables à tout moment. Les systèmes intelligents de température et d'humidité constantes suppriment la déformation thermique inégale des portiques à grande portée et garantissent une précision constante sur toute la longueur du guide sans déviation de la tête à la queue. Parallèlement, l'environnement sans poussière empêche l'adhésion des particules et les micro-rayures, préservant ainsi des performances d'ajustement de surface et une qualité de finition supérieures.
4. Contrôle des contraintes structurelles pour éviter la déformation sous des charges dynamiques alternées
Lors d'un fonctionnement alternatif continu à grande vitesse-, les surfaces de guidage supportent des impacts inertiels répétés et des précontraintes d'assemblage-. Par conséquent, la rectification de précision doit intégrer la mise en forme géométrique et l’équilibre des contraintes, ce qui représente la différence technique fondamentale entre l’usinage à portique mobile et fixe.
Le positionnement de support flexible multi-points remplace le serrage rigide traditionnel pour s'adapter à la structure mécanique des poutres et des colonnes du portique, évitant ainsi les distorsions cachées et les contraintes résiduelles causées par la compression forcée. Un cycle de libération des contraintes dédié est réservé après l'usinage grossier pour éliminer les contraintes de coupe avant le meulage fin, empêchant ainsi un rebond de précision à long terme-. De plus, des traitements d'étanchéité et d'équilibrage des contraintes sont effectués pour les manchons filetés, les manchons à broches et les composants intégrés avant la finition. Cela élimine le déséquilibre de contrainte local entre les raccords métalliques et les substrats en pierre, empêchant ainsi la déformation partielle et la défaillance des raccords pendant le fonctionnement dynamique. Le processus intégré résout fondamentalement l’atténuation des contraintes et la dérive de précision sous des charges dynamiques cycliques.
5. Inspection traçable à portée complète-pour former un système de précision dynamique en boucle fermée-
L'inspection des surfaces de guidage mobiles couvre non seulement les indicateurs géométriques statiques, mais également la cohérence sur toute la longueur et l'adaptabilité dynamique pour éliminer les angles morts de précision. UNPARALLELED établit un système de vérification de précision traçable entièrement-dimensionnel équipé d'instruments de test-de classe mondiale.
Un interféromètre laser britannique Renishaw détecte la rectitude et le parallélisme sur toute la longueur. Les niveaux électroniques suisses WYLER, les micromètres allemands Mahr et les testeurs de rugosité Mitutoyo vérifient de manière exhaustive la planéité et la micro-rugosité, garantissant une précision uniforme sans différence de hauteur locale ni incohérence de texture. Tous les instruments de test détiennent des certificats d'étalonnage valides délivrés par des institutions de métrologie nationales et provinciales, fournissant des résultats de mesure entièrement traçables, conformes aux normes industrielles mondiales. Le processus d'inspection simule les conditions de charge dynamique pour évaluer la stabilité de précision sous un mouvement cyclique, prédisant avec précision les performances opérationnelles pendant les cycles de démarrage-arrêts à haute vitesse-et fréquents-et garantissant une conformité totale aux exigences de précision dynamique.
6. Traitement de protection final pour préserver la précision dynamique d'origine
Une protection professionnelle après-traitement est essentielle pour garantir l'exactitude de la livraison et éviter les dommages secondaires. Basé sur les caractéristiques des surfaces de travail à guidage dynamique, UNPARALLELED adopte une technologie exclusive de protection sans poussière-. Les surfaces de montage du guide central ne nécessitent aucune couverture de revêtement pour éviter les interférences d'assemblage causées par une erreur d'épaisseur de revêtement. Les surfaces non-de travail sont traitées avec une protection d'étanchéité pénétrante pour supprimer les précipitations de particules et l'érosion par l'humidité. La couverture complète des films non-adhésifs anti-poussière-évite les collisions, les rayures et la contamination par la poussière pendant le transport, l'assemblage et le stockage. La précision d'origine au niveau nano-de la surface de guidage est entièrement conservée, permettant un fonctionnement dynamique de haute-précision immédiatement après l'installation de l'équipement.
