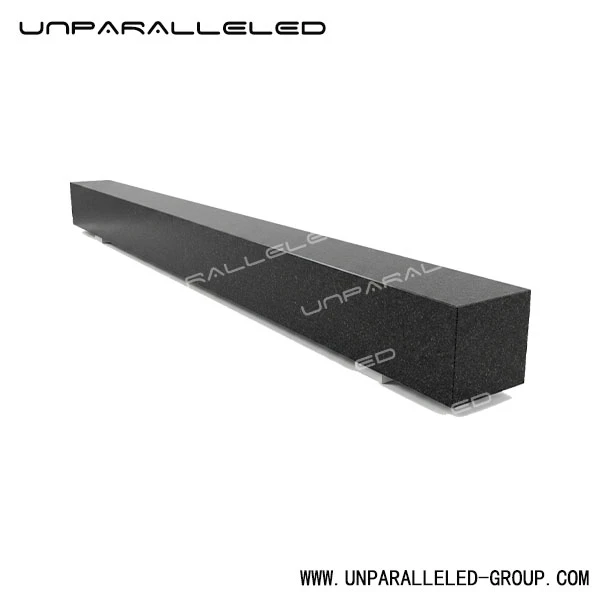

Règle à bord droit en granit

UNPARALLELED LTD est l’un des principaux fabricants et fournisseurs de règles à règle en granit en Chine. Avec une expérience abondante, nous vous invitons chaleureusement à acheter ici une règle à bord droit en granit avancée fabriquée en Chine dans notre usine. Nous acceptons également les commandes personnalisées.

Une machine peut être coûteuse, lourdement conçue et équipée d'excellents composants de mouvement-tout en perdant en précision car un siège de guidage, une surface de rail ou une poutre structurelle n'est pas vraiment droit.

C'est pourquoi les équipes de précision continuent de s'appuyer sur un outil de référence simple mais exigeant : la règle de précision en granit.

Les règles droites en granit UNPARALLELED® fournissent une référence linéaire stable et précise-rodée pour l'alignement des machines-outils, l'inspection de la rectitude des guides, les contrôles de planéité, la vérification de l'assemblage et le contrôle qualité dimensionnel. Fabriquée à partir de granit noir naturel sélectionné, chaque règle de mesure en granit est destinée aux ingénieurs, aux responsables de la qualité, aux techniciens d'étalonnage et aux constructeurs de machines qui ont besoin d'un bord de référence fiable plutôt qu'une règle d'atelier ordinaire.

Le rôle du produit est simple. Placez une référence droite connue contre la surface inspectée, puis mesurez l'écart. Les informations qu’elle révèle sont souvent décisives.

Un outil de référence, pas une règle graduée

Une règle en granit ne mesure normalement pas la longueur en lisant une échelle. Son objectif est de fournir une surface de référence linéaire calibrée.

La face de travail étroite est rectifiée avec précision et rodée selon une tolérance de rectitude spécifiée. Lorsque la règle en granit est positionnée le long d'un banc de machine, d'un guidage linéaire, d'un siège de rail, d'une poutre de précision, d'une plaque de fixation ou d'un élément structurel fabriqué, un technicien peut utiliser l'observation des écarts lumineux, des jauges d'épaisseur, des indicateurs à cadran, des indicateurs électroniques ou un niveau électronique pour identifier l'écart le long de la ligne de mesure.

Cela rend l'outil particulièrement utile lorsqu'une surface doit être évaluée pour :

Rectitude le long d'un axe

Points hauts et bas locaux

Alignement du banc de machine ou du rail de guidage

État de la surface de montage-sur rail

Parallélisme entre de longues surfaces de référence

Alignement de l'assemblage avant la fixation définitive

Usure ou déformation lors des inspections de maintenance

Les règles en granit sont largement utilisées dans la fabrication, l'étalonnage, l'installation et la maintenance de machines-outils-, car elles offrent un bord de référence stable et antirouille-pour vérifier les longues surfaces linéaires.

Ne sélectionnez pas une règle en granit uniquement par sa longueur. La tolérance de rectitude doit être prise en compte ainsi que la portée de travail, la méthode de support, la température ambiante, l'incertitude requise et l'application de l'inspection. Les références de qualité laboratoire- peuvent nécessiter des tolérances plus strictes et une manipulation plus contrôlée que les outils utilisés pour l'installation générale de la machine.

Le granit de précision offre des avantages pratiques par rapport aux règles en acier dans de nombreuses applications de métrologie et d'alignement.

Stabilité thermique : le granit change généralement moins de dimension que les métaux de construction courants sous des variations de température ordinaires, ce qui permet à la référence de rester plus stable pendant l'inspection.

Résistance à la corrosion : le granit naturel ne rouille pas, ce qui réduit les problèmes associés à l'humidité, au brouillard de liquide de refroidissement ou au stockage à long terme.

Résistance à l’usure : Une surface de référence en granit correctement rodée peut conserver sa qualité de mesure sur de longues périodes de service si elle est manipulée correctement.

Amortissement des vibrations : Le granit amortit naturellement mieux les vibrations que de nombreuses structures métalliques, ce qui peut être précieux lors des travaux de configuration et de mesure sensibles.

Non-magnétiques et isolants électriquement : ces propriétés peuvent être utiles autour des équipements électroniques, des capteurs sensibles et des systèmes d'inspection spécialisés.

Ingénierie personnalisée : les dimensions, la qualité, la disposition des faces de référence-, la configuration de prise en charge et les exigences d'étalonnage peuvent être spécifiées pour l'application.

UNPARALLELED® fonctionne avec du granit noir dense sélectionné pour des applications de précision. La densité de matériau déclarée par l'entreprise est d'environ 3 100 kg/m³ pour les produits en granit concernés, ce qui confirme le caractère stable et robuste requis par les grands outils de métrologie en granit.

Imaginez un constructeur de machines CNC préparant un long siège de rail pour l'installation d'un guide linéaire-. La surface usinée peut sembler acceptable à l'œil nu, mais un petit arc ou un point haut local peut introduire une distorsion du rail lorsque les boulons sont serrés.

Une règle droite en granit de précision est placée le long du siège du rail sur des points d'appui appropriés. Le technicien scanne ensuite l'espace sous la face de référence avec des jauges d'épaisseur ou parcourt la longueur avec un indicateur à cadran. Les lectures résultantes révèlent si la surface répond à la condition de rectitude requise avant l'installation du rail.

L’avantage n’est pas seulement un meilleur alignement initial. Cela peut également éviter des problèmes difficiles en aval : précharge inégale du chariot, douceur de mouvement réduite, usure anormale, variation de positionnement ou ajustements répétés lors de la mise en service.

Des routines d’inspection similaires sont utilisées sur :

Bancs de machines CNC et glissières

Plateformes à moteur linéaire

Structures de support CMM

Bases de machines en granit

Cadres d'équipement-optique

Rails de guidage de la machine-laser

Surfaces structurelles des équipements à semi-conducteurs-

Appareils de soudage et poutres fabriquées

Grands gabarits, fixations et outils d'assemblage

Pour les surfaces linéaires longues, une règle en granit complète une plaque de surface en granit. La plaque de surface établit un large plan de référence bidimensionnel - ; la règle concentre l'inspection sur la déviation le long d'une seule ligne ou d'un seul axe.

• A quoi sert une règle droite en granit ?

• Une règle en granit est un outil de référence de précision utilisé pour inspecter la rectitude, la planéité, l'alignement linéaire, l'état des voies de guidage, les sièges de rail, les bâtis de machines et d'autres surfaces longues. Il est couramment utilisé dans les laboratoires de métrologie, les services qualité, l'assemblage de machines-outils et les travaux de maintenance.

• Une règle en granit est-elle la même chose qu'une plaque de surface en granit ?

• Non. Une plaque de surface en granit fournit un large plan de référence pour l’inspection dimensionnelle générale. Une règle droite en granit fournit une référence linéaire étroite-de haute précision pour vérifier la rectitude et l'alignement le long d'un axe spécifique.

• Comment vérifier la rectitude avec une règle en granit ?

• Placez la règle sur la surface inspectée en utilisant les positions de support correctes. Vérifiez les espaces avec une source de lumière et des jauges d'épaisseur, ou balayez la surface à l'aide d'un indicateur à cadran, d'un indicateur électronique ou d'un niveau électronique. Enregistrez les lectures à des intervalles définis et comparez l'écart total avec la tolérance spécifiée.

• Quel degré de précision dois-je choisir ?

• Choisissez la note en fonction de l'application. Les règles de qualité 00 ou de laboratoire-conviennent aux travaux d'étalonnage et de référence de haute-précision. Le grade 0 est couramment utilisé pour l’inspection. Le niveau 1 peut convenir aux applications générales d'atelier ou d'installation de machines-. La qualité finale doit être sélectionnée en fonction de l'incertitude requise, de la longueur, de l'environnement et de la norme applicable.

• La règle peut-elle être fabriquée à une longueur personnalisée ?

• Oui. UNPARALLELED® peut fabriquer des bords droits en granit personnalisés en fonction de la longueur, de la-section, du degré de précision, de la configuration de la face de référence-et des exigences en matière de documentation d'inspection.

• Comment conserver une règle en granit ?

• Stockez-le sur des points de support appropriés dans un environnement propre et stable. Évitez de le soutenir uniquement aux extrémités, de l'exposer à des changements brusques de température, de placer de lourdes charges sur la face de mesure ou d'utiliser le bord de précision comme surface générale d'établi.

Demander un devis
Besoin d'une règle droite en granit de précision personnalisée pour l'alignement de machines-outils, l'inspection de rails de guidage, la maintenance CNC, l'assemblage de MMT ou les travaux d'étalonnage ?

Envoyez à UNPARALLELED® la longueur, la section transversale-, le niveau de précision, la norme applicable, l'environnement de travail, la méthode d'inspection et la quantité cible requis. Notre équipe technique peut recommander une configuration de règle en granit appropriée et fournir un devis avec la documentation d'étalonnage appropriée.
